1 適用范圍與用途

      嚴禁帶電開蓋。

BHD2系列礦用隔爆型接線盒(以下簡稱接線盒)適用于具有性氣體(甲烷)環境的煤礦井下，在交流50Hz、電壓至1140V的供電網路中作照明、信號、動力電纜連接的分支之用。

接線盒按GB3836.1-2000 《性氣體環境用電氣設備?第1部分：通用要求》 、GB3836.2－2000《性氣體環境用電氣設備?第2部分：隔爆型“d” 》、MT429-2008《煤礦用隔爆型低壓電纜接線盒》等有關標準設計、制造。

接線盒在下列條件下可正常使用：

海拔不超過2000m；

周圍環境溫度一般為：-20℃-+40℃；

周圍空氣相對濕度不大于95%(25℃時)；

在無顯著搖動和沖擊振動的地方；

在含有性氣體的煤礦井下；

污染等級：3級；

安裝類別：Ⅲ類。

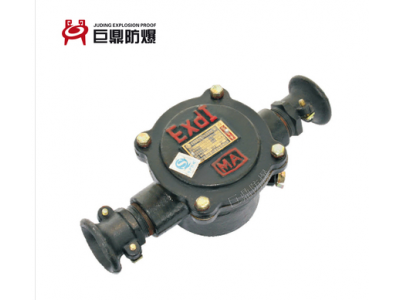

BHD2-25/380-4T礦用隔爆型低壓電纜接線盒適用于含有性氣體（甲烷）混合物的煤礦井下供電系統中，供信號、照明、動力設備等作電纜連接和分支之用

1 接線盒由隔爆外殼(殼體、蓋)、絕緣接線座、電纜引入裝置及內外接地裝置等組成。
2 殼體與蓋材質均為HT250鑄鐵，二者以平面隔爆接合面或圓筒隔爆接合面連接并用螺栓緊固。
3 絕緣接線座采用上釉陶瓷壓制，具有優良的電氣性能。

一、BHD2隔爆型低壓電纜接線盒
結構特征
1、隔爆殼體及蓋由高強度鑄鐵制成，二者以平面隔爆接合面或圓筒隔爆接合面僅400A）通過螺栓等緊固件連接；
2、接線座體采用上釉陶瓷燒結而成，絕緣性好，強度高，接線柱與絕緣座的連接采用環氧樹脂灌封，牢固可靠，絕無松動。
3、接線盒由隔爆外殼（殼體、蓋）、絕緣接線座、電纜引入裝置及內外接地裝置等組成。殼體與蓋材質材質為鑄鐵，絕緣接線座采用上釉陶瓷壓制，具有優良的電氣性能。
二、BHD2隔爆型低壓電纜接線盒的主要優點
1、低壓電纜接線盒的線座體采用上釉陶瓷燒結而成，絕緣性好，強度高，接線柱與絕緣座的連接采用環氧樹脂灌封，牢固可靠，絕無松動。低壓電纜接線盒
2、低壓電纜接線盒隔爆殼體及蓋由高強度鑄鐵制成，二者以平面隔爆接合面或圓筒隔爆接合面僅400A）通過螺栓等緊固件連接。
三、BHD2隔爆型低壓電纜接線盒適用環境
a）環境氣壓86～110pa；
b）環境溫度-20～+40；
c)空氣本對濕度不大于98%（+25時）；
d)具有甲烷懷混合物的煤礦進下；
e)無顯著搖動和劇烈沖擊震動的環境。
f)防爆形式：礦用防爆型防爆標志：ExdI
