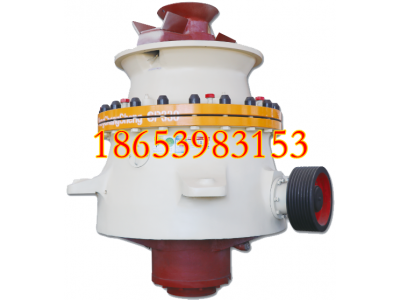

單缸圓錐破碎機是一種高效率的破碎機。外形非常的簡潔緊湊，因?yàn)橥ㄟ^底部單缸的獨特設計結構，完成了排料口直接調節、預防過鐵、清腔的三個重要功能。單缸液壓圓錐破碎機通過單個液壓缸升降動錐，實現了排礦口調整、清腔、過鐵和過載保護等多種功能;配置電子智能排礦口控制系統，實現了更多生產過程控制和作業優化功能。單缸液壓圓錐破碎機可廣泛應用于各黑色、有色、非金屬礦山及砂石料等工業領域。

適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。單缸液壓圓錐破破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。

單缸圓錐破碎機 / 工作原理

工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件(大齒輪、大齒輪架、偏心鋼套)帶動偏心套組件(偏心缸套、偏心銅套)和主軸組件(主軸、內錐、內錐襯板)以理論垂直線為中，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成(主軸、內錐)在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

單缸圓錐破碎機 / 性能優勢

1、加工效率高：單缸圓錐破碎機主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

2、層壓破碎，粒型好：采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。

4、多腔型破碎：多種腔形的中細破碎，僅僅更換定錐既可實現。

5、潤滑高效，壽命長：稀油潤滑、可靠先進、提高使用壽命。

6、安全性能高：先進的液壓技術，實現了過載保護和液壓調整排料口。

單缸圓錐破碎機是經過吸收世界先進破碎技術研制出的具有先進水平的圓錐破碎機，廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石。具有先進的結構設計、優秀的 破碎能力、的可靠性和低廉的生產運行成本等特點。液壓圓錐破通過單個液壓缸升降動錐，實現了排礦口調整、清腔、過鐵和過載保護等多種功能；配置電子智能排礦口控制系統，實現了更多生產過程控制和作業優化功能。單缸液壓圓錐式破碎機可廣泛應用于各黑色、有色、非金屬礦山及砂石料等工業領域。

2性能特點

1、高效率：該液壓圓錐破碎機 主軸上下兩端均有支撐，能承受更大的破碎力和更大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

2、生產能力大：該液壓圓錐破碎機將破碎沖程、破碎速度以及破碎腔形狀的完美組合設計，使該機在動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高 35%~60%。

3、高質量的石子：該液壓圓錐破碎機采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。

4、多種腔形的中細破碎，僅僅更換定錐既可實現。

5、雙控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。

6、易于維修：圓錐破碎機結構簡單而緊湊，性能穩定，不易故障。維修方便快捷。

3用途

適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎，可以破碎中等和中等硬度以上的各種礦石和巖石。液壓圓錐破破碎比大、效率高、能耗低，產品粒度均勻，適合中碎和細碎各種礦石，巖石。

4工作原理

電機帶動破碎機的小齒輪，小齒輪帶動大 齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

出料口大小的調整：底部液壓缸的個功能在于調節主軸的上下位置，從而調節動錐和外錐襯板之間的間距。這個間距變小了，破碎機的出料粒度就小；這個間距變大了，破碎機的出料粒度就大。同時，選用不同的破碎腔型，選用不同的偏心套也能夠改變物料的出料大小。

5特點

破碎比大、生產效率高。

層壓破碎、成品粒級更均勻。

易損件消耗少、運行成本低。

粗細破碎，僅僅更換定錐既可實現。

先進的液壓技術，實現了過載保護和液壓調整排料口，簡化了破碎機結構，減輕了重量。

稀油潤滑、可靠先進、提高使用壽命。

維修簡便、操作使用 方便
