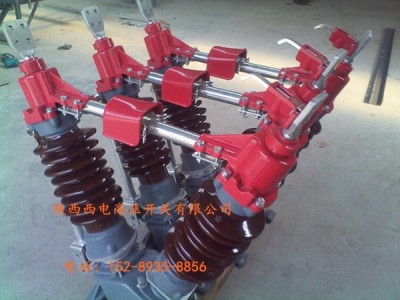

GW5-40.5/1250戶外高壓隔離開關

概述
GW5-40.5、72.5、126D(W)型隔離開關系三相交流頻率50Hz的戶外高壓輸電設備，用以在無負載情況下斷開或接通高壓線路，以便對高壓線路進行換接，改變運行方式，以及對檢修的母線與斷路器等高壓電器設備實行安全的電氣隔離。
本產品為雙柱水平斷口中間開啟式，可以一側或兩側附裝接地開關。90°傳動的隔離開關采用CS17型人力操作機構進行三極聯動操作；180°傳動的隔離 開關采用CJ6型電動機操動機構或CS17G型人力操作機構進行三極聯動操作；接地開關采用CS17G型人力操動機構三極聯動操作。
本產品符合GB1985-2004《高壓交流隔離開關和接地開關》、DL/T486-2000《交流隔離開關和接地開關訂貨技術條件》等標準，并且滿足關于《高壓隔離開關訂貨的有關規定》。
主要特點滑動
1 整個導電回路除斷口為滑動接觸外，其余導體之間如出線端、觸頭及觸指與導電臂之間均為固定聯結，接觸電阻小，工作可靠。
2  導電臂采用矩形鋁合金管制成，強度高、質量輕、散熱面積防腐性能好。
3  采用特殊銅合金制成自力型觸指。依靠觸指自身的彈力夾緊觸頭，杜絕因彈簧銹蝕、分流發熱退火而引起的觸頭夾緊力降低、接觸電阻增加、觸頭發熱加劇的惡性循 環。觸頭采用銅板彎成，與導電臂聯結面積大，分合過程中觸頭與觸指摩擦行程短，操作力小。

4  隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承內二硫化鉬潤滑脂不流失、不固化；軸承內部裝有推力球軸承和向心球軸承，將隔離開關的重力和水平分力由這兩種專用軸承承擔，使隔離開關長期運行后操作力矩不會增加。
5  各轉動摩擦處均采用不銹鋼銷軸、自潤滑軸承及不銹鋼關節軸承。所有黑色金屬零部件（包括M10以上緊固件）均采用熱浸鋅處理。
6  操動機構箱體采用不銹鋼板制成。
7  傳動連桿采用裝配式，現場安裝不用切焊。
訂貨須知   GW5-40.5/1250戶外高壓隔離開關
1  訂貨時請注明產品型號、額定電壓、額定電流、額定短時耐受電流，爬電距離等。
2  隔離開關附裝接地開關的方式（左接地、右接地、雙接地），左右接地若不注明則按右接地供貨。 注：左右接地判別方法：面對銘牌，將兩手臂向前伸，與隔離開關打開方向一致，則接地開關在左手側為左接地，在右手側為右接地。
3  安裝方式：水平安裝、傾斜25°安裝、側裝。未注明安裝方式則按水平安裝供貨。
4  操動機構型號、名稱、電機電壓、控制電壓及輔助開關接點數。
5  說明操作機構上配用的電磁鎖用何種電源及電壓等級。
