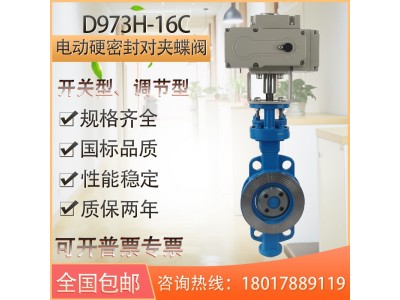

一、電動硬密封蝶閥 產品概述
電動硬密封蝶閥被廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質可為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
電動硬密封蝶閥配以電動執行氣，可實現遠距離控制和自動化操作。電動多層次金屬密封蝶閥系列產品，系長壽命、節能型蝶閥。
其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。
二、電動硬密封蝶閥 產品特點
由于電動硬密封蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，
從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
（1）開啟力矩小，靈活方便，省力節能。
（2）三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
（3）耐高壓、耐腐蝕、耐磨損、使用壽命長等。
三、電動硬密封蝶閥 技術參數
公稱通徑DN(mm) | 50～1200 |
公稱壓力 | PN1.0、1.6、2.5MPa |
法蘭標準 | JB/T79、GB/T9113、HG20594-97 |
連接形式 | 法蘭式、對夾式 |
閥板形式 | 垂直板式 |
流量特性 | 近似快開型 |
動作范圍 | 0～90° |
泄露量 | 按GB/T4213-92，為Kv值的10-4 |
基本誤差 | ±2.5% |
回差 | ±2.5% |
死區 | 1% (可調) |
可調范圍 | 50:1 |
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
三、電動硬密封蝶閥 執行器技術參數
執行器類別 | 標準精小型電動執行器 | 3610R電子式執行器參數 | Q防爆型執行器參數 |
電源電壓 | 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC | ||
輸出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
動作范圍 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可選 |
控制方式 | 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) | ||
動作時間 | 6秒/15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
保護裝置 | 過熱保護 | 過載保護 | 內置過熱保護、過載保護 |
環境溫度 | -30°～60° | -30°～60° | -20℃～+70℃ |
手動操作 | 同附帶手柄操作 | 同附帶手柄操作 | 機械離合機構，配手輪操作 |
機械限位 | 電氣、機械二重限位 | 電氣、機械二重限位 | 2個外部調整螺栓 |
防護等級 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等級 | 無防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置測量 | 可選裝開關或電位計 | 比例控制單元 | 電位計、比例控制單元 |
驅動電機 | 8W/E | AC可逆電機 | 鼠籠式異步電機 |
進線接口 | PE1/2〞進線線鎖 | 2-PF 1/2〞進線線鎖 | 2個 PF 3/4” |
殼體材料 | 鋁合金 | 鋼，鋁合金 | 鋼，鋁合金，鋁青銅，聚碳酸脂 |
外涂層 | 干粉，環氧聚酯，具有超強防腐功能 | ||
（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
四、電動硬密封蝶閥 設計規范
設計標準 | GB/T2238-1989 |
法蘭連接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
結構長度 | GB/T12221-1989 |
壓力試驗 | GB/T13927-2000；JB/T9092-1999 |
五、電動硬密封蝶閥 零件材料
零件名稱 | 材料 |
閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | O型圈、柔性石墨 |
六、電動硬密封蝶閥 性能規范
公稱通徑DN(mm) | DN50～1200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
適用溫度 | 碳鋼：-29℃～400℃ 不銹鋼：-40℃～650℃ | ||||
