產品概述

MSpower系列低電壓穿越裝置，作為電動機安全電源之一，廣泛用于石化、鋼鐵、智能制造等行業。連續生產企業受電網波動影響，會出現電壓擾動、暫降的問題，電壓擾動往往來自上級配電，電機、變頻器有隨時停機的風險。

低電壓穿越概念來自風電場，目的是為了保證在系統出現故障電壓降低時，還能夠與電網連接正常發電，減少電網波動?，F(xiàn)已擴展到各種敏感關鍵負荷，這類負荷通過變頻器起動，當電網出現擾動時，變頻器有停機的風險，不能保障工藝連續，MSpower boost系列低電壓穿越柜通過與變頻器緊密融合，保證電網瞬態擾動和短時間停電情況下電動機連續安全運行。

MSpower boost系列低電壓穿越裝置，作為新一代變頻器抗晃裝置，相對于常規電機安全電源具有更多綜合優勢，通過對變頻器輸入輸出綜合測量、智能識別運行工況，采用系統總線技術對整流模塊、boost模塊、直流母線電壓、變頻器母線電壓等實時監測，低電壓穿越柜采用工業觸摸屏實時動態顯示運行工況，具有與電機功率等額配置，減少余量浪費；支持隔離式多路輸出，減少系統造價；裝置結構簡單有效，不增加故障點；以及裝置功耗低，旁路零延時投入等綜合優勢。

產品特色

☆ 低電壓穿越裝置采用全封閉柜體，強弱電嚴格分開，裝置的抗干擾能強。

☆ 與變頻器無縫對接，兼容性好。

☆ 裝置旁路式運行，不增加原系統風險。

☆ 母線狀態動態跟蹤，零投入延時。

☆ 一套裝置可拖多臺變頻，多臺之間無環流。

☆ 具備完善的裝置測試功能，方便現場的調試和檢測。

☆ 系統冗余設計，可靠穩定。

☆ 系統全息記錄，全壽命周期預測。

☆ 關鍵部件多種自檢方式，確保裝置長期穩定可靠。

☆ 智能風冷系統及主動加熱、除濕系統，確保設備運行工況良好。

設備與功能配置

MSpower boost系列低電壓穿越裝置是變頻控制電機的重要變頻器安全電源，作為一款節能安全的晃電保持柜，應用于各類大中小功率變頻回路，依據現場控制系統的分布以及穿越時間可以分為如下型號：

   MSpower boost標準型

標準型MSpower boost系列低電壓穿越裝置，采用一臺裝置支撐一臺變頻器，無外部直流電源輸入，適用于10KW以下變頻器工作在相對穩定的供電環境中，該標準型可定制為一臺裝置支撐兩臺變頻器方式，每臺變頻器功率不超過5KW。

   MSpower boost后備型

后備型MSpower boost系列低電壓穿越裝置，適用于供電環境較差，偶爾會停電的場合，或者供電系統高壓側倒閘操作停電時間較長場合。通過在標準型基礎上增配額外的后備直流系統完成較長時間的停電維持，一般以五分鐘支撐為后備型典型配置，若系統需要更長時間的停電維持，則需要選擇MSpower battery系列產品，以滿足30分鐘左右系統運行。

系統概述

MSpower boost系列低電壓穿越裝置通過旁路變頻器實現穿越功能，其輸入為三相交流電源，輸出為直流電源，當系統出現電壓暫降時快速投入穩定直流電源，維系變頻器正常運行，其裝置結構原理圖如下：

圖一 裝置結構原理圖

三相交流電能經斷路器QF1進入三相整流回路，脈動直流經限流電阻對C1預充電，預充結束后通過直流接觸器KM1旁路限流電阻對電容C1滿荷充電。電感L1與Q1和Q2構成BOOST 型式的升壓電路，將C1上的直流電荷泵到更高電壓對C2進行充電，并經預充限流電阻對電容C3充電，經晶閘管及二極管防逆流回路到直流接觸器后經斷路器和熔斷器，送入變頻器的直流母線。

正常工作電壓時，變頻器通過內部橋式整流的直流電源維持變頻器正常工作， BOOST 升壓電路處于待機狀態；當電網電壓發生瞬時跌落并達到設定值時（默認80%，可整定）， BOOST電路迅速投入運行，輸出穩定的直流電壓，支撐變頻器直流母線的電壓穩定，從而維持變頻電機的轉速和轉矩。待電網電壓恢復之后（默認90%，可整定），BOOST升壓電路自動退出，變頻器繼續內部整流供電工作。

本低電壓穿越裝置為旁路運行方式，原變頻器交流供電線路不做調整，也不需對變頻器進行新的設置，只需要就地安裝在原變頻控制柜旁即可，若原控制柜無穩定的直流或者不間斷電源，則系統電壓跌落時原控制保持回路會跳開，項目改造時需要加裝不間斷電源用于原控制回路保持。

裝置外型說明

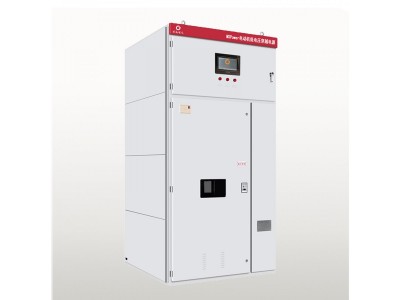

該系列裝置采用全封閉金屬柜體，雙側門維護的方式，更加便捷，標準產品外型如下圖所示：

此產品因功率大小不同，柜體尺寸偏差較大，接受預定！
