基于豐富的行業經驗、客戶的反饋和技術演進，海能達推出新一代數字中轉臺HR1060,旨在強大中轉臺的功能，簡化中轉 臺的配置和維護，更好地滿足您對中轉臺的更高要求。

HR1060,在外觀、性能和后臺管理均有新的跨越。采用全新的外觀，更小巧精美；通過增加協處理器大大提升系統性能， 并通過集成路由和SIP網關功能提供融合網關功能；后臺采用全新的網絡管理平臺，極大降低了產品的運營和維護成本。

產品包括兩個版本：標準版和增強版。

通用特色

精致小巧，節省空間

1U的高度，為常規中轉臺的一半。且電源適配器內置，進一步節省空間。

直流/交流電源自動切換

支持直流/交流電源兩種輸入方式，并可在直流和交流電源間自動切換，方便您的電源備份。

模擬數字自動切換

支持模擬和數字信道自動切換，在向數字轉換過程中，允許在模擬和數字用戶之間的高效頻率共用。

雙時隙數字語音流

通過附件尾針，HR1060支持2個語音時隙的語音流，同時也允許第三方擴展其功能。

更大的通信距離

整機接收靈敏度提升，產品具有更大的通 信距離，語音更清晰。

IP互聯

分散在不同地域的HR1060之間可通過IP網 絡進行連接，形成一個低成本的更大范圍的 通信網絡。

增強版特色

配置升級，性能更優

增強版本，主頻和內核升級，數據處理速率提升達25倍。

集成度高，降低組網成本

產品集成電話網關功能，相對于原有SIP電話解決方 案，客戶無須購買電話網關，擁有更低的組網成本。

配置管理簡化，智能運維

后臺管理采用基于WEB方式的統一網絡管理平臺，簡化 原有網絡的配置和管理，讓設備運維更智能，更便捷。

網絡安全更可靠

支持SNMP3.0版本，可對數據加密，從而保證了網管 網絡通信數據的安全性。

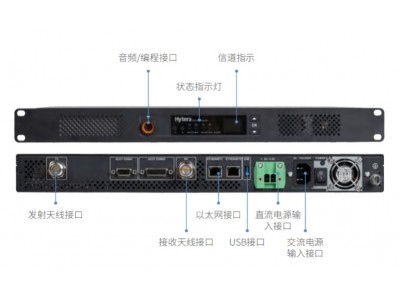

海能達HR1060數字中轉臺

解決方案

隨著問題復雜度的提升，解決問題的手段也需要多樣化。于是，客戶經常需要借助多個系統和多個設備的聯動才能解 決問題。而我們的HR1060,可提供多種網關的功能，幫助客戶實現不同系統下的通信。

融合通信

HR1060與調度臺、SIP電話和VoIP電話應用等對接，實現系統間的融合通信。

海能達HR1060數字中轉臺

無線鏈路

本方案適用于有線網絡無法到達、布線成本較高或臨時面線施工周期較長而導致中轉臺之間無法通過IP互聯組網的場 所，如高速公路、環境監測、森林防火、石油開采和臨時應急場所等。中轉臺之間可通過車載終端建立無線通信鏈 路，從而實現兩個區域之間的通信。

海能達HR1060數字中轉臺

一般規格

頻率范圍：UHFl:400-470MHz VHF: 136-174MHZ

信道容量：1024

信道間隔：12.5kHz/20kHz/25kHz

工作電壓：直流：13.6V±15% 交流：100-240V

電流消耗（直流）：守候（待機）電流：W0.9A 發射電流：W12A

電流消耗（交流）：守候（待機）電流：W0.35A 發射電流：WL2A

頻率穩定度：±0.5ppm

天線阻抗：50Q

工作循環：100%

外形尺寸（長x寬x厚）：44mm x 483mm x 366mm

重量：5.8kg

組網：中轉、IP互聯

發射部分

輸出功率： 5-50W連續可調

FM調制方式： [email protected] 14K0F3E@20kHz 16K0F3E@25kHz

4FSK數字調制方式： 12.5kHz僅數據：7K60FXD 12.5kHz語音和數據:7K60FXW

傳導/輻射雜散：工作:-36dBmWlGHz, -30dBm>lGHz 待機:-57dBmWlGHz, -47dBm>lGHz

調制限制：±[email protected] ±4.0kHz@20kHz ±5.0kHz@25kHz

FM交流聲與噪聲： [email protected] 43dB@20kHz 45dB@25kHz

鄰道功率： [email protected] 70dB@20/25kHz

環境性能

工作溫度： -30°C ~ +60°C

存儲溫度： -40°C~ +85°C

靈敏度： 模擬：0.18^V(12dBSINAD) 0.16^V(典型值)(12dBSINAD) 數字：0.18卩V/BER5%

鄰道選擇性: TIA-603: [email protected]/75dB@20/25kHz ETSI: [email protected]/70dB@20/25kHz

互調響應抑制: TIA-603:[email protected]/20kHz/25kHz ETSI: [email protected]/20kHz/25kHz

雜散響應抑制: TIA-603:[email protected]/20kHz/25kHz ETSI: [email protected]/20kHz/25kHz

阻塞: 90dB

  交流聲與噪聲: [email protected] 43dB@20kHz 45dB@25kHz

額定音頻失真:<3%

  音頻響應: +1 ?-3dB

  傳導發射雜散: VGHz W-57dBm； >lGHz <-47dBm
