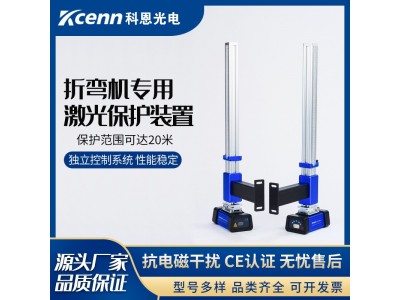

GTE-KE折彎機激光保護裝置

折彎機激光保護裝置是由發光器、接收器、安裝支架、控制器組成，在選用光幕時可選用一般安裝和編程模式安裝，一般安裝是由光幕直接發送信號到折彎機控制系統,編程模式適用于大型全自動折彎機,輸入信號更多,另外可以編輯每個信號的邏輯信息。

可有效防止折彎機工作時壓傷工作人員的手指，手臂，能夠對工作人員進行有效的保護。

GTE-KE折彎機激光保護裝置光幕可以用于平板折彎，折盒，Z型折彎等多種形式的工件。將所有功能集中到操作面板上，更有利于使用者切換各種模式。內置電源穩定模塊，反接保護模塊過載保護模塊，適用于各種折彎機。所用光源采用可見光，并采用了發光器自動對光技術、即使折彎機強烈的振動光都可以自動找正，對光更加便利。光幕采用自判斷數據處理芯片，對光的靈敏度自動修正，并在持續使用過程中根據光的衰減度自動增量，產品設計10萬小時。

折彎機保護裝置調試及注意事項

三點面板指示燈

①E1、E2、E3為L1、L2、L3接收點指示燈，在正常通光時，L1、L2、L3三個接收點接收到光束，E1、E2、E3指示燈。遮擋任意一個接收點相對應的指示燈滅。

②正常模式，通光狀態、遮光狀態，正常通光時遮光狀態指示燈亮，L1、L2、L3三個接收點任意一個或全部被遮擋時遮光狀態指示燈亮。、③屏蔽模式，當鑰匙開關打到屏蔽模式時將折彎機保護裝置屏蔽，發光器關閉。此時遮擋無效，折彎機正常工作。

④工進模式，工進模式為折彎機保護裝置轉換信號S1，可由控制器提供或采用折彎機慢下信號。

⑤折盒模式，鑰匙開關打到折盒模式時折彎機保護裝置自動屏蔽L1接收點，可用于盒狀工件的折彎。

【正常模式】

在進行折板操作時，選用此模式，這時 E1、E2、E3 光束全部有效， 快下過程中，任何一束光被遮擋安全輸出斷開。

【折盒模式】

在進行折盒操作時，選用此模式，這時 L2、L3光束全部有效， L1被影響，不再起保護作用，快下過程中，L2、L3任何一束光被遮擋安全輸出斷開。

【屏蔽模式】

在進行折彎機更換模具或折異形件操作時，選用此模式，發光器激光熄滅，這時 L1、L2、L3 光束全部被影響，安全輸出信號保持輸出時激光保護裝置不起保護作用，即使折彎機以

安全速度合模，依然可能存在安全隱患，請慎用此項功能，在這種模式下，出現安全事故，本公司不承擔任何法律責任。
